氣相色譜自動進樣器結構圖解
在氣相色譜分析中，隨著人們對進樣精度、進樣速度、分析準確度等方面要求的提升，人工進樣已經越來越無法滿足需求，因此越來越多的實驗室都選擇為氣相色譜配套自動進樣器來替代人工手動進樣。
相比于人工手動進樣，氣相色譜自動進樣器不僅減少了人工進樣的誤差，而且提升了進樣速度，并且支持24小時無人值守工作，所以在氣相色譜分析中得到了廣泛的應用。本文克萊克特自動進樣器就來說說氣相色譜自動進樣器結構圖解。

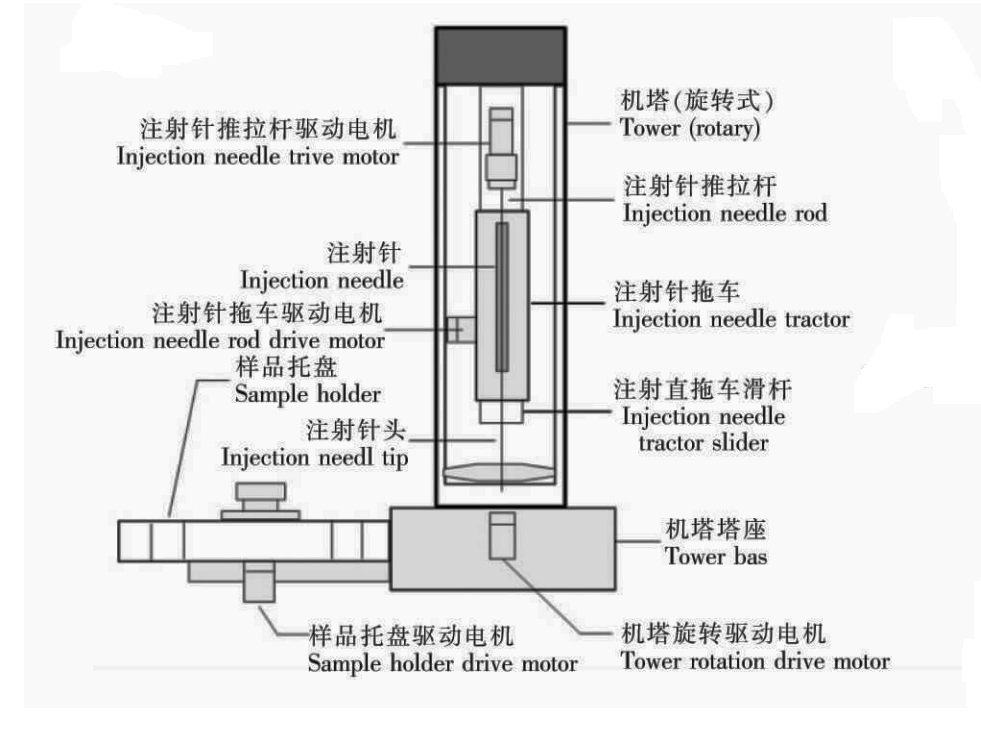

氣相色譜自動進樣器主體由基本外形組件、機械結構組件、齒輪減速組件、運動絲杠和機械接口組件等構成。其中基本外形組件包括機塔和機座、圓形旋轉式樣品托盤，機械結構組件包括注射針拖車、注射針夾具、拖車滑桿等。各種機械組件相互配合，共同完成自動進樣過程。
自動進樣器執行機構由步進電機、直流電機和輔助部件、電子電路組成，同時配合各類傳感器，實現過程嚴格的時序與邏輯控制以及精密的角度和位移量控制�；究刂瓢ㄏ到y(tǒng)初始狀態、樣品瓶號定位、色譜進樣口定位、樣品定量、進樣注射、洗針等。
自動進樣器轉塔的旋轉、進樣針的上下運動以及定位，皆是通過步進電機來控制，以步進電機的步長、傳感器的定位來實現多重精確定位控制。同時在傳動皮帶和變速皮帶的共同配合下，完成整體的運動過程。
一般控制系統采用PLC或單片機來作為核心控制部件，包括對步進電機和直流電機的時序、行程以及角位移的高精度控制。
